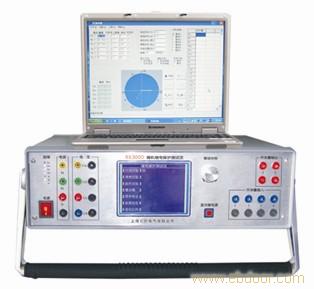

使 用 前 必 读

1、严禁将380V高压作为仪器工作电源。

2、禁止外部电压和电流接入测试仪的电压电流输出端口。

3、测试仪不可以用做保护装置的直流工作电源。

4、测试仪主机底部和后部留有通风散热孔，为保证测试仪的正常工作禁止堵塞散热孔。

5、测试仪不可露天放置注意防雨、防晒、防潮

6、测试仪主机和笔记本电脑不使用时请及时装入外铝合金包装箱或专用携行包内 。

7、测试仪输出36V以上电压时注意防止触电事故的发生 。

8、测试仪软件可以在Windows95、Windows98、Windows2000和Windows XP操作系统下运行。

9、测试仪工作异常时请及时与厂家或代理联系，请勿自行拆机维修，机内有>400V的高电压以免发生触电事故 。

试验接线：试验前将仪器电压、电流线接到被测装置对应的端子，将被测装置的跳闸出口接点接入仪器开入量通道。应注意将仪器电压黑端用线短接。接好线后应检查仪器面板故障指示灯是否熄灭，如果灯量则说明接线有问题，请重新检查接线直至灯灭。

脱机操作软件功能介绍

当仪器脱机（即不用电脑控制，由主机单独控制）时，应当将仪器与电脑连接的数据通讯线拔掉，打开主机显示屏电源，即可操作。主界面显示如下：

          ………………… 继电保护测试仪………………

           交流试验

           常规试验

           阻抗试验

           重合闸

           零序电流

           低周低压

           差动试验

           精度校准

顺时针或逆时针旋转移动光标按扭，显示屏的手形光标会上下移动；当移动到所需要的测试项目时，用手放在移动光标按扭上面，轻轻用力按下即可确认，软件便会进入下级测试菜单。

关于利用旋转移动光标修改选择项目和数据的方法说明：

1、               修改选择项目：当选项为二选一时，将手形光标指正选项，轻轻按下移动光标按扭，两个选项便会交替变换；当选项为三或多选一时，同样将手形光标指正选项，轻轻按下移动光标按扭，选项位置会变亮，此时顺时针或逆时针旋转移动光标按扭，各个选项便依次变换，再轻轻按下移动光标按扭即可确认选中选项。

2、               修改数据：将手形光标指正需要修改的数据，轻轻按下移动光标按扭，数据位置会变亮，此时顺时针或逆时针旋转移动光标按扭，光标会在数据的各位之间来回移动。当移到要修改的位置，轻轻按下移动光标按扭确认修改，然后顺时针或逆时针旋转移动光标按扭，数值会在0-9之间变化，轻轻按下移动光标按扭确认此位数修改完成；再顺时针或逆时针旋转移动光标按扭使光标移到另一要修改的位置。当这个数据修改完成后可连续按两次移动光标按扭确认。

                             交流试验

开入量          开出量

每步时间： 0.500      变化量：   Ua   幅值

步长：     1.000      动作时间

开始            手动         返回

此软件界面可用于同时输出任意设定四路电压和三路电流的幅值、相位、频率，并且可以设定为直流输出。

幅值栏为输出值的大小，可在开始确认输出前任意修改；相位栏为输出值的起始相位，可在开始确认输出前任意修改；频率栏为输出值的频率，可在开始确认输出前任意修改；DC栏为对应相的交、直流选择，当选定时√表示为输出直流，否则为交流。

开入量：为被测装置的接点方式选择，有常开和常闭两种方式。 为常开接点， 为常闭接点。

开出量：仪器自身输出的开关量，有常开和常闭两种。 为常开接点， 为常闭接点。

每步时间：软件设定自动输出时变化量的间隔变化时间。

变化量：根据需要要求变化的相别，有以下方式选择：Ua、Ub、Uc、U0、Uab、Uabc、Uabc0、Ia、Ib、Ic、Iab、Iabc，可通过移动光标确认后顺时针或逆时针旋转移动选择。

幅值：根据需要要求变化的方式，有以下方式选择：幅值、相位、频率，可通过移动光标确认后顺时针或逆时针旋转移动选择。

步长：测试时每次电压或电流每次需要的大小。

动作时间：显示测试时被测保护装置的动作时间。

开始：开始测试的确认位置，有开始和停止两种选择；点击开始为开始测试：即仪器开始输出电压、电流，停止为停止测试：即仪器停止输出电压、电流。

手动：根据需要要求测试的方式，有以下方式选择：手动、动作停止、动作返回，可通过移动光标确认后顺时针或逆时针旋转移动选择。手动方式为测试时通过顺时针或逆时针旋转移动光标改变输出电压或电流量，手动测试时软件不自动判断保护动作与否；动作停止方式为测试时电压或电流按设定好的变化量自动增加或减小，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作则仪器停止电压、电流输出，通过屏幕显示的电压、电流记录动作值，同时显示动作时间；动作返回方式为测试继电器时软件自动先测继电器动作值再测继电器返回值，测试时电压或电流按设定好的变化量自动增加，同时仪器通过接点输入量监测被测装置是否动作，如果继电器动作则仪器电压、电流输出自动减小；直到继电器接点返回。

返回：返回上级菜单界面。

                  常规试验

故障类型：     A   N            正向故障

故障前电压：   57.730           负荷角：30

故障前电流：   0.000            合闸角： 0

短路电流：     5.000            灵敏角：75

故障前时间：   10.000

故障时间： 1.000

开入量          开出量

计算方式：残压 √      阻抗

故障残压：10.000            阻抗：1.000

阻抗倍数：0.95              零序系数：0.660

                            动作时间

开始                        返回

此菜单程序为全自动模拟现场故障试验，点击开始后仪器按设定先后输出两个状态的电压、电流：故障前状态（即正常态）、故障态。故障前状态一般指故障开始前的正常状态，相电压为57.73V,电流为0。故障态为故障前状态（即正常态）输出时间结束后仪器自动转入故障电压、电流输出，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作则仪器停止电压、电流输出，同时记录动作时间，如果保护未动作输出则一直持续到故障时间结束。

故障前时间：指故障前的正常状态维持的时间，一般整定为10s

故障态参数设置：

短路电流：一般设置5A （根据试验需要设定）

故障残压：指故障相的残余电压值

故障时间：指测试仪在没有接到保护动作信号情况下故障维持输出的时间。如果保护动作则马上停止输出。例如设置故障时间为5s，当测试仪在由正常态切到故障态后故障态输出了0.5s,此时保护动作并接点信号可靠接入了测试仪的开入量通道那么故障自动切除输出。

故障时间整定时一定要大于保护动作时间定值。

  计算方式：有残压、阻抗两种选择方式。根据需要可直接输入故障残压；也可直接输入阻抗定值，软件根据阻抗倍数、零序系数、短路电流、故障类型自动计算出故障残压。

开入量：为被测装置的接点方式选择，有常开和常闭两种方式。 为常开接点， 为常闭接点。

开出量：仪器自身输出的开关量，有常开和常闭两种。 为常开接点， 为常闭接点。

故障类型:A   N、B   N、C   N、A  B   N、B  C   N、C   A   N、A-B-C、A-B、B-C、C-A

A-N表示A相接地故障，A-B-N表示AB相短路接地故障，A-B表示AB相间短路，A-B-C表示三相短路

  正向故障：正向故障、反向故障；检测保护方向性。

负荷角：指正常态电流滞后电压的角度，一般不需要修改。

合闸角：指由正常态切到故障态时刻相对于参考电压时的电流角度一般不需要修改。

灵敏角：指阻抗继电器动作区中临界动作阻抗值处的角度，一般指阻抗继电器的整定阻抗角，根据保护定值修改。

开始：开始试验。

返回：返回上级菜单界面。

阻抗试验

              故障类型：A   N                 正向故障

故障前电压：   57.730           负荷角：30

故障前电流：   0.000            合闸角： 0

短路电流：     5.000            灵敏角：75

整定阻抗：     1.000            通入倍数1：0.95

正常态时间：   10.000           通入倍数2：1.05

故障态时间：   1.000            零序系数：0.66

开入量          开出量

开始                        返回

本程序对整定阻抗的0.95倍、1.05倍的两故障点按选定的故障类型进行测试。

测试过程：正常态      0.95倍阻抗时故障态      正常态      1.05倍故障态

点击开始后仪器按设定先后输出各状态的电压、电流：状态输出为故障前状态（即正常态），故障前状态一般指故障开始前的正常状态，相电压为57.73V,电流为0。第二状态输出为0.95倍阻抗故障态，电压大小为阻抗定值，阻抗倍数、零序系数、短路电流、故障类型自动计算出故障残压，电流大小为短路电流，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作则仪器停止电压、电流输出，同时记录动作时间，如果保护未动作输出则一直持续到故障时间结束。第三状态输出为故障前状态（即正常态），相电压为57.73V,电流为0。第四状态输出为1.05倍阻抗故障态，电压大小为阻抗定值，阻抗倍数、零序系数、短路电流、故障类型自动计算出故障残压，电流大小为短路电流，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作则仪器停止电压、电流输出，同时记录动作时间，如果保护未动作输出则一直持续到故障时间结束。同时试验结束。

正常态时间：指故障前的正常状态维持的时间，一般整定为10s

故障态参数设置：

短路电流：一般设置5A （根据试验需要设定）

故障残压：指故障相的残余电压值

故障态时间：指测试仪在没有接到保护动作信号情况下故障维持输出的时间。如果保护动作则马上停止输出。例如设置故障时间为5s，当测试仪在由正常态切到故障态后故障态输出了0.5s,此时保护动作并接点信号可靠接入了测试仪的开入量通道那么故障自动切除输出。

故障时间整定时一定要大于保护动作时间定值。

开入量：为被测装置的接点方式选择，有常开和常闭两种方式。 为常开接点， 为常闭接点。

开出量：仪器自身输出的开关量，有常开和常闭两种。 为常开接点， 为常闭接点。

故障类型:A   N、B   N、C   N、A  B   N、B  C   N、C   A   N、A-B-C、A-B、B-C、C-A

A-N表示A相接地故障，A-B-N表示AB相短路接地故障，A-B表示AB相间短路，A-B-C表示三相短路

  正向故障：正向故障、反向故障；检测保护方向性。

负荷角：指正常态电流滞后电压的角度，一般不需要修改。

合闸角：指由正常态切到故障态时刻相对于参考电压时的电流角度一般不需要修改。

灵敏角：指阻抗继电器动作区中临界动作阻抗值处的角度，一般指阻抗继电器的整定阻抗角，根据保护定值修改。

开始：开始试验。

返回：返回上级菜单界面。

重合闸

故障类型：A   N                 正向故障

PT安装位置：母线侧              瞬时

故障前电压：   57.730           负荷角：30

故障前电流：   0.000            合闸角： 0

短路电流：     5.000            灵敏角：75

阻抗倍数：     0.95             故障阻抗：1.00

正常态时间：   10.000           跳闸后时间：2.000

故障态时间：   1.000            零序系数：0.66

开入量           开出量

开始                            返回

此试验相当于继电保护装置的静模试验，根据设置的测试参数模拟瞬时、性的单相接地、相间短路故障 ，对距离零序保护装置以及重合闸的动作进行整组试验与定值校验

瞬时：瞬时、两种选择。

瞬时测试过程为：正常态      故障态（等待保护跳闸）       跳后态（等待重合闸重合）       正常态

测试过程为：正常态      故障态（等待保护跳闸）     跳后态（等待重合闸重合）       故障态（等待保护加速跳闸）      正常态

点击开始后仪器按设定先后输出各状态的电压、电流：正常态指故障开始前的正常状态，相电压为57.73V,电流为0。故障态时电压大小为阻抗定值，阻抗倍数、零序系数、短路电流、故障类型自动计算出故障残压，电流大小为短路电流，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作则仪器停止电压、电流输出，同时记录动作时间，如果保护未动作输出则一直持续到故障时间结束。跳后态输出为保护跳闸后的状态后或故障状态结束后的输出状态，一般相电压为57.73V,电流为0。也可称为等待重合闸重合时间状态。

正常态时间：指故障前的正常状态维持的时间，一般整定为15s。 必须大于重合闸充电时间。

故障态参数设置：

短路电流：一般设置5A （根据试验需要设定）

故障阻抗：指保护整定阻抗值。

阻抗倍数：为了使保护可靠动作，设定此系数使输出阻抗减小。一般设定为0.7。

故障态时间：指测试仪在没有接到保护动作信号情况下故障维持输出的时间。如果保护动作则马上停止输出。例如设置故障时间为5s，当测试仪在由正常态切到故障态后故障态输出了0.5s,此时保护动作并接点信号可靠接入了测试仪的开入量通道那么故障自动切除输出。

故障时间整定时一定要大于保护动作时间定值。

跳闸后时间：必须等待保护重合闸重合时间

开入量：为被测装置的接点方式选择，有常开和常闭两种方式。 为常开接点， 为常闭接点。此试验保护跳闸接点必须接入1或2通道，重合闸接点必须接入3或4接点。

开出量：仪器自身输出的开关量，有常开和常闭两种。 为常开接点， 为常闭接点。

故障类型:A   N、B   N、C   N、A  B   N、B  C   N、C   A   N、A-B-C、A-B、B-C、C-A

A-N表示A相接地故障，A-B-N表示AB相短路接地故障，A-B表示AB相间短路，A-B-C表示三相短路

正向故障：正向故障、反向故障；检测保护方向性。

负荷角：指正常态电流滞后电压的角度，一般不需要修改。

合闸角：指由正常态切到故障态时刻相对于参考电压时的电流角度一般不需要修改。

灵敏角：指阻抗继电器动作区中临界动作阻抗值处的角度，一般指阻抗继电器的整定阻抗角，根据保护定值修改。

PT安装位置：母线侧、线路侧两种选择。一般为母线侧。选择母线侧时跳后态电压为正常态电压，选择线路侧时跳后态电压为0。

开始：开始试验。

返回：返回上级菜单界面。

开始试验后界面显示如下：

                            停止

状态栏为显示正常态、故障态、跳后态

时间栏为显示跳闸时间、合闸时间

开关栏为显示开关跳闸、合闸

停止：停止试验

零序电流

              故障类型：A   N                 正向故障

故障前电压：   57.730           负荷角：30

故障前电流：   0.000            合闸角： 0

零序电流：     5.000            灵敏角：75

故障残压：     10.000           通入倍数1：1.05

正常态时间：   10.000           通入倍数2：0.95

故障态时间：   1.000

开入量          开出量

开始                        返回

本程序对整定零序电流的1.05倍、0.95倍的两故障点按选定的故障类型进行测试。测试

过程：正常态      1.05倍零序电流时故障态      正常态      0.95倍零序电流故障态。

点击开始后仪器按设定先后输出各状态的电压、电流：状态输出为故障前状态（即正常态），故障前状态一般指故障开始前的正常状态，相电压为57.73V,电流为0。第二状态输出为1.05倍零序电流故障态，电压大小为故障残压，电流大小为1.05*零序电流，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作则仪器停止电压、电流输出，同时记录动作时间，如果保护未动作输出则一直持续到故障时间结束。第三状态输出为故障前状态（即正常态），相电压为57.73V,电流为0。第四状态输出为0.95倍零序电流故障态，电压大小为故障残压，电流大小为0.95*零序电流，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作则仪器停止电压、电流输出，同时记录动作时间，如果保护未动作输出则一直持续到故障时间结束。同时试验结束。

正常态时间：指故障前的正常状态维持的时间，一般整定为10s

故障态参数设置：

零序电流：根据保护定值设定

故障残压：指故障相的残余电压值

故障态时间：指测试仪在没有接到保护动作信号情况下故障维持输出的时间。如果保护动作则马上停止输出。例如设置故障时间为5s，当测试仪在由正常态切到故障态后故障态输出了0.5s,此时保护动作并接点信号可靠接入了测试仪的开入量通道那么故障自动切除输出。

故障时间整定时一定要大于保护动作时间定值。

开入量：为被测装置的接点方式选择，有常开和常闭两种方式。 为常开接点， 为常闭接点。

开出量：仪器自身输出的开关量，有常开和常闭两种。 为常开接点， 为常闭接点。

故障类型:A   N、B   N、C   N、A  B   N、B  C   N、C   A   N、A-B-C、A-B、B-C、C-A

A-N表示A相接地故障，A-B-N表示AB相短路接地故障，A-B表示AB相间短路，A-B-C表示三相短路

  正向故障：正向故障、反向故障；检测保护方向性。

负荷角：指正常态电流滞后电压的角度，一般不需要修改。

合闸角：指由正常态切到故障态时刻相对于参考电压时的电流角度一般不需要修改。

灵敏角：指阻抗继电器动作区中临界动作阻抗值处的角度，一般指阻抗继电器的整定阻抗角，根据保护定值修改。

开始：开始试验。

返回：返回上级菜单界面。

                                       低周低压

                       起始频率：50.000           终止频率：20.000

                       速率：    -1.00            低周减载

         开入量

                       动作频率：               动作时间：

开始                      返回

本程序按设定参数自动测试低周减载动作频率或低压减载动作电压

低周减载：低周减载、低压减载两种选择。当选择低周减载时，测试过程为：电压、电流大小按界面设定的数值输出，频率按设定的速率改变，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作，停止输出，记录动作频率和动作时间，如果保护一直没动，则当频率降到终止频率时停止输出电压、电流。当选择低压减载时，测试过程为：电压、电流频率大小为50HZ输出，三相电压按设定的速率改变，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作，停止输出，记录动作电压和动作时间，如果保护一直没动，则当电压降到0时停止输出电压、电流。

开入量：为被测装置的接点方式选择，有常开和常闭两种方式。 为常开接点， 为常闭接点。

动作频率：动作频率、动作电压。显示测试结果。

开始：开始试验。

返回：返回上级菜单界面。

差动比例

测量点数：9              电流角度：180

复归时间：0.500          送量时间：0.500

计算公式：Ir=I1 ；Id=I2

门槛值：  1.000          拐点:1.000

Id步长： 1.000          Id值：30.000

换算系数：1.00

     开入量

开始                  返回

本菜单程序A相输出制动电流，B相输出动作电流，用于测试变压器保护的差动比例制动特性，

送量时间:用于限制每次最长电流输出时间

复归时间:每次电流输出后的停顿时间,等待接点复归,在该时间内没有电流输出

电流角度:定义I1（IA）和I2（IB）的相位关系

换算系数：计算公式中的δ系数

门槛值：保护门槛定值

拐点：保护拐点定值

Id步长：试验过程中动作电流每次变化的大小

通过菜单选择不同的差动计算公式

计算公式：Ir=I1 ；Id=I2

          Ir=I1 ；Id=δI2

          Ir=I1 ；Id=I1+I2

          Ir=I1-δI2 ；Id= I1+δI2

          Ir=( I1-δI2)/2 ；Id= I1+δI2

          Ir=I1 ；Id=I1+δ*(I2+I3) ；I3=I2

δ为换算系数

试验过程需要检测的制动电流大小，根据需要修改。

试验开始后界面显示如下表格：

                   I1=            I2=            I3=

停止

    试验过程为：按设定的制动电流逐一测试。固定一制动电流Ir，动作电流Id从0按步长增加，同时仪器通过接点输入量监测被测装置是否动作，如果保护动作，然后进入下一制动电流测试。如果保护一直未动，动作电流增加到Id值后进入下一制动电流测试。

I1=    I2=     I3=     为显示仪器实际IA、IB、IC的输出大小。

精度校准

校准相别       输出整定值       实际读数

  Ua            50.000           50.000

  Ub            50.000            50.000

  Uc            50.000            50.000

  Ud            50.000           50.000

  Ia            2.000            2.000

  Ib            2.000            2.000

  Ic            2.000            2.000

                       光标系数：400

                         输出           校准        返回

本程序为仪器自身精度校准功能。

光标系数用于调整移动光标的灵敏度，一般不需修改。

校准方法为：输出整定值电压设为50V，电流设为2A，按输出确认仪器电压、电流输出，用标准表计测量仪器此时的电压、电流输出大小，然后把表计的读数输入相应的实际读数栏，全部测量并输入后，按校准按钮，此时软件提示精度校准成功。关仪器主机电源后重开即可。
